Mengenal Regulator Gas Laboratorium: Two-Stage vs Point of Use (Wall Mount)

Oleh: Senior Instrumentation Engineer – NodeMedic

Dalam operasional laboratorium sehari-hari, Regulator seringkali dianggap komponen pasif yang “asal pasang”. Banyak yang berpikir, “Yang penting jarumnya bergerak, berarti aman.”

Padahal, Regulator adalah otak dari sistem distribusi gas. Ia mengatur “denyut nadi” aliran gas menuju instrumen mahal Anda. Salah memilih jenis regulator bukan hanya membuang uang, tapi bisa mengacaukan hasil analisis yang sudah Anda kerjakan berjam-jam.

Pernahkah Anda mengalami kejadian “mistis” ini?

Anda sedang menjalankan analisis panjang (overnight running) menggunakan Gas Chromatography (GC). Saat Anda cek tabung gas utama, isinya tinggal sedikit (hampir habis). Anehnya, tekanan output yang masuk ke alat justru NAIK drastis, bukan turun.

Akibatnya, retention time bergeser dan data kromatogram menjadi tidak valid.

Fenomena ini bukan hal mistis. Dalam dinamika fluida, ini disebut Supply Pressure Effect. Artikel ini akan membedah anatomi regulator dan memandu Anda kapan harus menggunakan Two-Stage dan kapan wajib memasang Point of Use (POU).

BACA JUGA : Panduan Lengkap Sistem Sentral instalasi Gas Laboratorium: Dari Desain hingga Instalasi

1. Bedah Fisika: Mengapa Tekanan Naik Saat Tabung Habis?

Banyak teknisi beranggapan: “Jika isi tabung turun, tekanan output pasti ikut turun.”

Faktanya, pada regulator standar (Single-Stage), yang terjadi adalah sebaliknya.

Penjelasan Sederhana:

Di dalam perut regulator, terdapat sebuah katup (poppet) yang ditekan oleh dua gaya yang saling “tarik tambang”:

1. Gaya Pegas: Mendorong katup untuk TERBUKA.
2. Gaya Tekanan Tabung: Mendorong katup untuk TERTUTUP.

Saat tabung gas penuh (2.000 PSI), tekanan gas membantu menahan katup agar tertutup rapat. Namun, saat isi tabung mau habis (turun ke 500 PSI), kekuatan dorongan ini melemah. Akibatnya, pegas menjadi “lebih kuat” dan mendorong katup terbuka lebih lebar dari seharusnya.

Dampaknya: Tekanan output melonjak naik. Bagi tukang las pagar, ini tidak masalah. Tapi bagi instrumen GC-MS atau ICP, fluktuasi 1-2 PSI saja bisa merusak kolom kapiler.

BACA JUGA : Penyebab Tekanan Gas Tidak Stabil (Fluctuating) pada Instrumen Lab & Cara Mengatasinya

2. Solusi 1: Two-Stage Regulator (Stabilitas di Sumber)

Untuk mengatasi masalah di atas, insinyur menciptakan Two-Stage Regulator (Regulator Dua Tahap). Alat ini sejatinya adalah dua regulator yang disatukan dalam satu bodi logam.

• Tahap 1: Menurunkan tekanan tabung (2.000 PSI) ke tekanan menengah (300 PSI).
• Tahap 2: Menurunkan tekanan menengah (300 PSI) ke tekanan kerja (50 PSI).

Karena Tahap 2 selalu menerima input stabil (300 PSI), ia tidak peduli apakah tabung gas penuh atau mau habis. Grafik tekanannya datar (flat line) sampai tetes gas terakhir.

Kapan Pakai Two-Stage?

Gunakan ini jika tabung gas Anda terhubung langsung ke alat instrumen (tanpa melalui jaringan pipa panjang). Ini solusi wajib untuk standalone cylinder.

BACA JUGA Cara Membaca Pressure Gauge: Satuan Bar, PSI, dan Kg/cm2

3. Solusi 2: Point of Use / POU Regulator (Presisi di Meja Lab)

Nah, bagaimana jika laboratorium Anda menggunakan Sistem Gas Sentral (Tabung diletakkan di Gudang Gas House)?

Biasanya di gudang sudah ada regulator sentral (Manifold). Seringkali kontraktor atau konsultan perencana berkata:

“Pak, di meja lab cukup pasang kran biasa (ball valve) saja ya. Tidak usah pakai regulator dinding (POU), biar hemat budget.”

Hati-hati! Ini adalah undangan bencana. Jika Anda memiliki instalasi pipa gas sentral, Regulator Gudang saja TIDAK CUKUP.

Anda wajib memasang Point of Use (POU) di dinding meja lab karena 3 alasan vital ini:

a. Kompensasi “Line Loss” (Gesekan Pipa)

Gas yang mengalir sejauh 50-100 meter dari gudang ke meja pasti mengalami penurunan tekanan akibat gesekan pipa (Line Pressure Loss).

Regulator di gudang hanya melakukan Coarse Adjustment (pengaturan kasar). POU Regulator di meja berfungsi melakukan Fine Tuning (pengaturan halus) untuk menstabilkan tekanan akhir agar presisi masuk ke instrumen.

b. Kontrol Independen (Anti “Cross-Talk”)

Bayangkan satu pipa induk menyuplai gas Nitrogen untuk dua analis:

• Analis A butuh 5 Bar untuk GC.
• Analis B butuh 2 Bar untuk Evaporator.

Tanpa POU, Analis B akan kebingungan menurunkan tekanan. Lebih parah lagi, jika Analis A membuka kran besar-besaran, tekanan di tempat Analis B bisa anjlok (Cross-Talk). Dengan POU, setiap analis punya “remote control” masing-masing yang independen.

c. Safety Barrier: Mencegah “Whipping Effect”

Ini alasan keselamatan (K3) yang paling krusial. Pipa sentral biasanya bertekanan tinggi (8-10 Bar).

Jika Anda hanya pakai kran biasa, lalu selang karet ke alat gelas pecah/lepas, gas 10 Bar akan menyembur liar. Selang akan mencambuk (whipping effect) dan bisa mencederai mata analis.

POU Regulator membatasi energi tersebut. Jika diset 1 Bar, maka semburan gas saat selang pecah hanya akan sebesar 1 Bar. Aman.

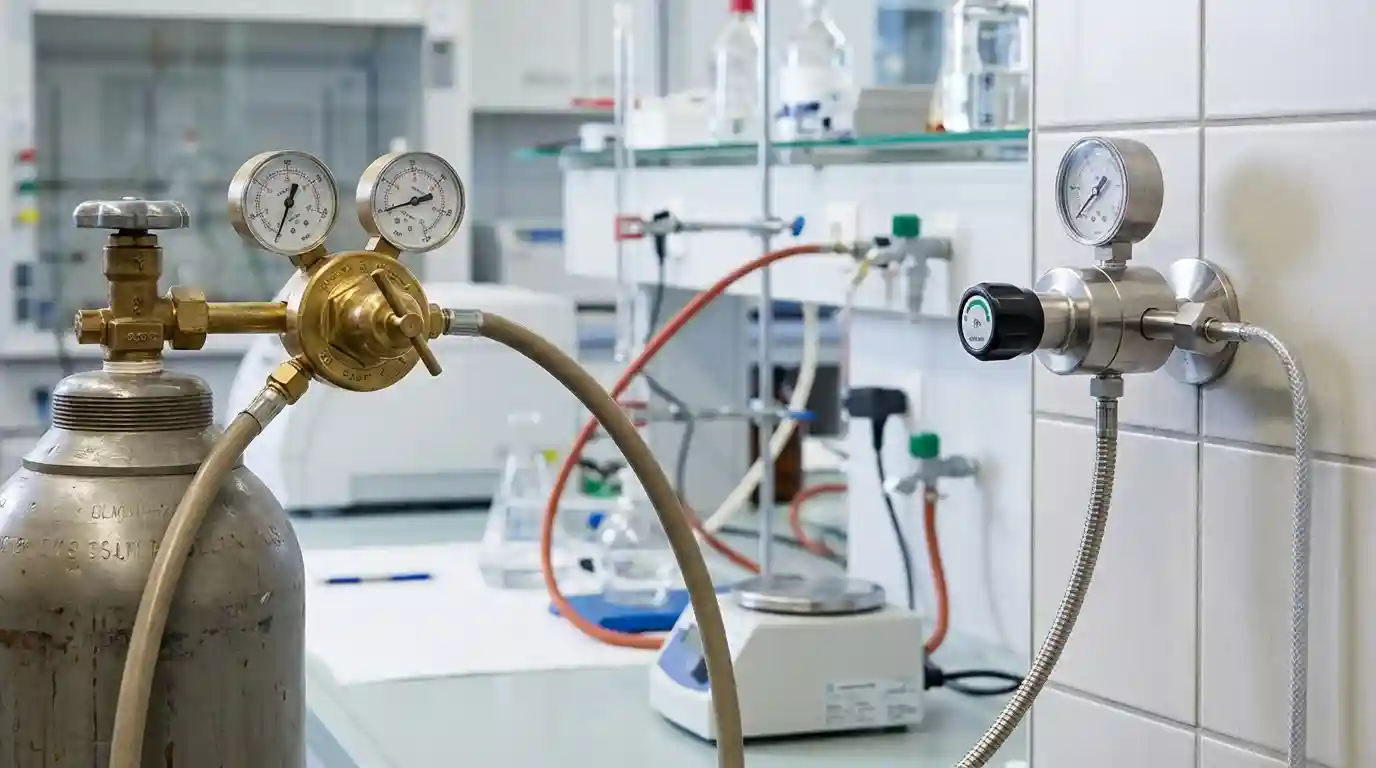

4. Perbandingan Head-to-Head

Agar tidak salah investasi, berikut panduan ringkas perbedaannya:

5. Tips Material: Kuningan vs Stainless Steel?

Selain mekanisme, material bodi regulator juga menentukan kemurnian gas.

1. Chrome-Plated Brass (Kuningan): Cocok untuk gas Inert (N2, Ar, He) standar.
2. Stainless Steel 316L:WAJIB digunakan untuk dua kondisi:
   • Gas Korosif (Amonia, SO2, Cl2) agar regulator tidak keropos.
   • Gas UHP (Ultra High Purity) untuk instrumen sensitif (ICP-MS/GC-MS) guna mencegah kontaminasi partikel.

BACA JUGA : Memilih Valve Gas UHP: Diaphragm Valve vs Ball Valve, Mana yang Tepat?

Kesimpulan: Investasi pada Data & Nyawa

Menggunakan regulator las industri seharga ratusan ribu untuk menjaga instrumen laboratorium seharga miliaran adalah keputusan ekonomi yang buruk.

• Gunakan Two-Stage jika tabung Anda berdiri sendiri di samping alat.
• Gunakan Point of Use (POU) jika Anda memiliki sistem gas sentral.

Jangan kompromi pada “titik akhir” aliran gas Anda. Pastikan instalasi Anda mendukung validitas data dan keselamatan kerja.

NodeMedic menyediakan rangkaian Regulator Two-Stage dan POU standar UHP yang dikalibrasi presisi untuk kebutuhan laboratorium modern.
