Memilih Valve Gas UHP: Diaphragm Valve vs Ball Valve, Mana yang Tepat?

Oleh: Senior Instrumentation Engineer NodeMedic

Kategori: Komponen & Kontrol Fluida | Standar: Semiconductor Process Gas (SEMI)

Bayangkan skenario ini: Anda sudah menghabiskan anggaran besar untuk membeli gas Helium Grade 6.0 (kemurnian 99.9999%). Anda juga sudah menggunakan tubing Stainless Steel 316L Electro-polished. Namun, saat gas mencapai instrumen GC-MS Anda, baseline noise tetap tinggi dan muncul ghost peaks yang tidak dapat dijelaskan.

Di mana letak kesalahannya?

Seringkali, “tersangka utama” bersembunyi pada komponen yang paling sering diabaikan dan dicari termurahnya oleh bagian pengadaan: Valve (Kran Gas).

Memilih valve untuk aplikasi Ultra High Purity (UHP) bukan sekadar mencari alat pembuka/penutup aliran. Valve adalah penjaga gerbang kemurnian. Valve hanyalah salah satu komponen kritis dalam rangkaian sistem gas sentral yang kompleks, di mana satu kesalahan spesifikasi bisa merusak integritas seluruh sistem.

[BACA JUGA: Panduan Lengkap Sistem Gas Sentral Laboratorium: A-Z Desain & Instalasi]

Dalam artikel ini, kita akan membedah secara teknis pertempuran antara Ball Valve (si murah yang umum) melawan Diaphragm Valve (standar emas UHP).

Membedah Ball Valve (Si Murah yang “Kotor”)

Ball Valve adalah jenis valve paling umum di industri. Mekanismenya sederhana: sebuah bola berlubang diputar 90 derajat untuk membuka atau menutup aliran.

Meskipun handal untuk aplikasi air, oli, atau udara tekan bengkel, Ball Valve adalah MUSUH BESAR bagi kemurnian gas laboratorium. Mengapa?

1. Masalah “Dead Space” (Celah Mati)

Lihatlah ilustrasi potongan melintang Ball Valve di atas. Terdapat celah kosong (cavity) di antara bola dan badan valve.

• Saat valve dalam posisi terbuka, gas mengalir melaluinya.
• Saat valve ditutup, ada sejumlah volume gas yang terjebak di dalam celah tersebut.
• Jika valve dibuka kembali nanti, gas “basi” yang terjebak ini (yang mungkin sudah terkontaminasi udara luar atau kelembapan) akan terlepas masuk ke aliran utama (Stream). Ini adalah definisi teknis dari kontaminasi silang.

2. Particle Generation (Pembangkit Partikel)

Ball valve bekerja dengan prinsip gesekan. Bola logam bergesekan keras dengan seat (dudukan) yang terbuat dari PTFE/Teflon.

• Setiap kali Anda memutar tuas, gesekan ini menghasilkan serbuk mikro (micro-particles).
• Partikel ini akan terbawa aliran gas dan menumpuk di filter instrumen atau menyumbat capillary columnpada Gas Chromatography.

3. Lubricant (Pelumas)

Untuk mengurangi gesekan, pabrikan ball valve industri sering menambahkan pelumas (grease) pada bola. Bagi gas analisis UHP, uap pelumas ini adalah kontaminan hidrokarbon yang fatal.

Membedah Diaphragm Valve (Standar Emas UHP)

Untuk aplikasi gas murni, standar dunia (termasuk industri semikonduktor) mewajibkan penggunaan Diaphragm Valve.

Berbeda dengan ball valve, Diaphragm Valve menggunakan membran fleksibel (biasanya logam Elgiloy atau SS316L) yang ditekan ke bawah untuk menutup aliran.

Keunggulan 1: No Wetted Spring & Zero Dead Space

Desain Diaphragm Valve memiliki jalur aliran yang mulus (swept volume).

• Tidak ada cavity atau celah mati tempat gas terjebak.
• Mekanisme pegas (spring) berada di luar area basah (non-wetted area), sehingga tidak bersentuhan dengan gas. Ini menjamin kemurnian gas tetap sama dari inlet hingga outlet.

Keunggulan 2: Metal-to-Metal Seal

Valve UHP menggunakan segel logam-ke-logam atau Kel-F yang sangat rapat. Tingkat kebocoran (Leak Rate) Helium pada diaphragm valve bisa mencapai $1 \times 10^{-9}$ std cc/sec. Ini jauh lebih rapat dibandingkan ball valve terbaik sekalipun.

Keunggulan 3: Purgeability

Karena tidak memiliki rongga, Diaphragm Valve sangat mudah dibersihkan (flushing/purging). Saat gas pembersih dialirkan, seluruh permukaan dalam valve tersapu bersih seketika.

Dalam instalasi UHP, valve jenis ini biasanya tidak menggunakan drat, melainkan disambung menggunakan metode yang lebih higienis untuk mencegah kebocoran.

[BACA JUGA: Orbital Welding vs Compression Fitting: Metode Sambungan Pipa Gas Murni]

Perbandingan Head-to-Head

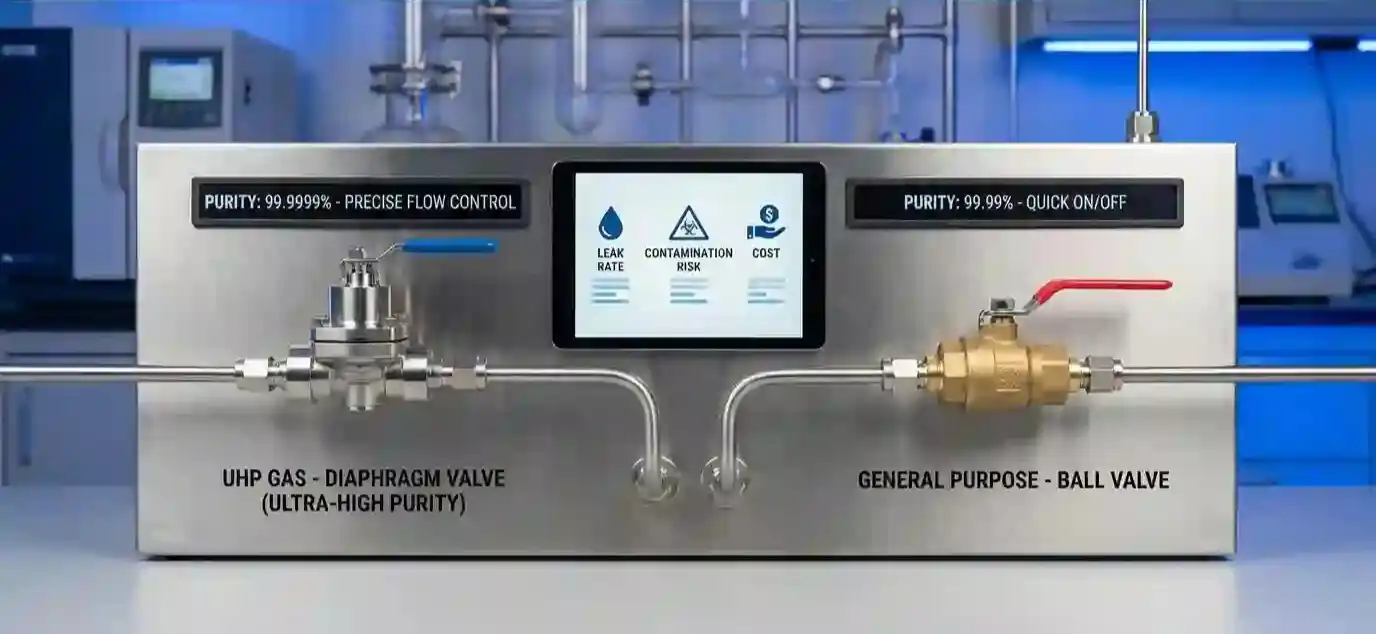

Berikut adalah matriks perbandingan teknis untuk membantu keputusan Anda:

Penting diingat: Valve hanya berfungsi untuk isolasi (buka/tutup). Jika tujuan Anda adalah mengatur besar-kecilnya tekanan, Anda memerlukan komponen berbeda yaitu Regulator.

[BACA JUGA: Mengenal Regulator Gas Laboratorium: Two-Stage vs Point of Use]

Studi Kasus Aplikasi: Kapan Pakai Apa?

Sebagai engineer yang rasional, saya tidak melarang penggunaan Ball Valve 100%. Ball Valve tetap punya tempatnya, asalkan tepat guna.

Gunakan Ball Valve HANYA Jika:

• Media adalah Compressed Air (Udara Tekan) untuk pneumatik bengkel.
• Aplikasi Vakum kasar (Rough Vacuum).
• Gas industri grade rendah (misal: LPG untuk pembakaran bunsen burner biasa).

WAJIB Gunakan Diaphragm Valve Jika:

• Gas Carrier untuk Gas Chromatography (GC): Helium, Hidrogen, Nitrogen.
• Gas untuk ICP-MS / AAS: Di mana sensitivitas alat mencapai parts per billion (ppb).
• Gas Korosif / Beracun: Membran logam mencegah kebocoran gas berbahaya ke atmosfer luar.
• Gas Standar Kalibrasi: Untuk menjaga keakuratan campuran gas mahal.

Kesimpulan: Harga Mahal untuk Ketenangan Pikiran

Seringkali bagian pembelian protes, “Kenapa valve kecil ini harganya 5 kali lipat dari kran biasa?”

Jawabannya sederhana: Anda membayar untuk ketiadaan.

Ketiadaan partikel, ketiadaan dead space, dan ketiadaan kontaminasi.

Dalam valve gas uhp, Diaphragm Valve adalah investasi wajib. Menghemat biaya dengan memaksakan Ball Valve pada jalur gas instrumen adalah resep pasti untuk data analisis yang cacat dan kerusakan alat jangka panjang.
