Cara Membaca Pressure Gauge + Tabel Konversi Bar, PSI & kg/cm²

Oleh: Senior Calibration Technician NodeMedic

1 Bar Berapa PSI, kg/cm², dan atm? (Tabel Konversi)

Jawaban singkat yang paling sering dicari teknisi: 1 bar = 14,5 PSI = 1,02 kg/cm² = 0,987 atm = 100 kPa. Artinya untuk kebutuhan lapangan, 1 bar boleh dibulatkan menjadi 15 PSI atau 1 kg/cm². Tabel di bawah ini memuat harga yang lebih presisi sekaligus angka praktis yang dipakai saat menyetel regulator.

Catatan penting untuk instalasi gas medis: tekanan kerja oksigen sentral umumnya disetel pada 0,7 MPa (7 bar) agar ventilator dan mesin anestesi bekerja stabil. Angka itu sama dengan ±101,5 PSI atau ±7,14 kg/cm² — pastikan jarum gauge tidak dibaca dengan pembulatan yang terlalu jauh.

BACA JUGA: Standar Tekanan 0.7 MPa (7 Bar) untuk Ventilator & Anestesi

Bayangkan Anda mengendarai mobil di jalan tol dengan kecepatan tinggi, tetapi speedometer Anda mati atau tertutup stiker. Menakutkan, bukan? Anda tidak tahu apakah Anda melaju terlalu lambat atau terlalu cepat hingga membahayakan mesin.

Hal yang sama berlaku di laboratorium. Mengoperasikan tabung gas bertekanan tinggi tanpa bisa membaca pressure gauge gas dengan benar adalah tindakan “bunuh diri”.

Pressure gauge (atau sering disebut manometer) adalah mata dan telinga dari sistem gas sentral. Tanpa alat ini, kita buta terhadap apa yang terjadi di dalam pipa—apakah tekanan aman, atau sedang menuju ledakan.

BACA JUGA: Panduan Lengkap Sistem Gas Sentral Laboratorium: A-Z Desain & Instalasi

Banyak teknisi pemula bingung saat melihat alat ini. Ada banyak angka, warna berbeda, dan satuan yang asing. Artikel ini akan memandu Anda langkah demi langkah cara membaca satuan tekanan gas dengan akurat.

Anatomi Pressure Gauge (Bagaimana Ia Bekerja?)

Sebelum membaca angkanya, Anda perlu tahu sedikit tentang “jeroan”-nya. Mayoritas gauge analog di industri menggunakan prinsip Bourdon Tube.

Di dalam casing bulat tersebut, terdapat pipa logam pipih yang melengkung (seperti terompet mainan).

• Saat tekanan gas masuk, pipa melengkung ini berusaha untuk “lurus”.
• Gerakan melurus ini menggerakkan roda gigi (gears).
• Roda gigi memutar Jarum Penunjuk (Pointer) di atas Skala (Dial).

Bagian yang perlu Anda perhatikan adalah:

Mengenal “Bahasa” Satuan Tekanan (PSI vs Bar)

Inilah sumber kebingungan utama: Mengapa satu alat punya banyak bahasa? Di Indonesia, kita sering menemukan tiga satuan utama. Mari kita bedah:

A. PSI (Pounds per Square Inch) – Standar Amerika

B. Bar – Standar Metrik (Eropa)

C. Kg/cm² (Kilogram per Centimeter Persegi) – Standar Asia Lama

Rumus Hafalan Cepat (Rule of Thumb):

1 Bar ≈ 14.5 PSI ≈ 1 Kg/cm²

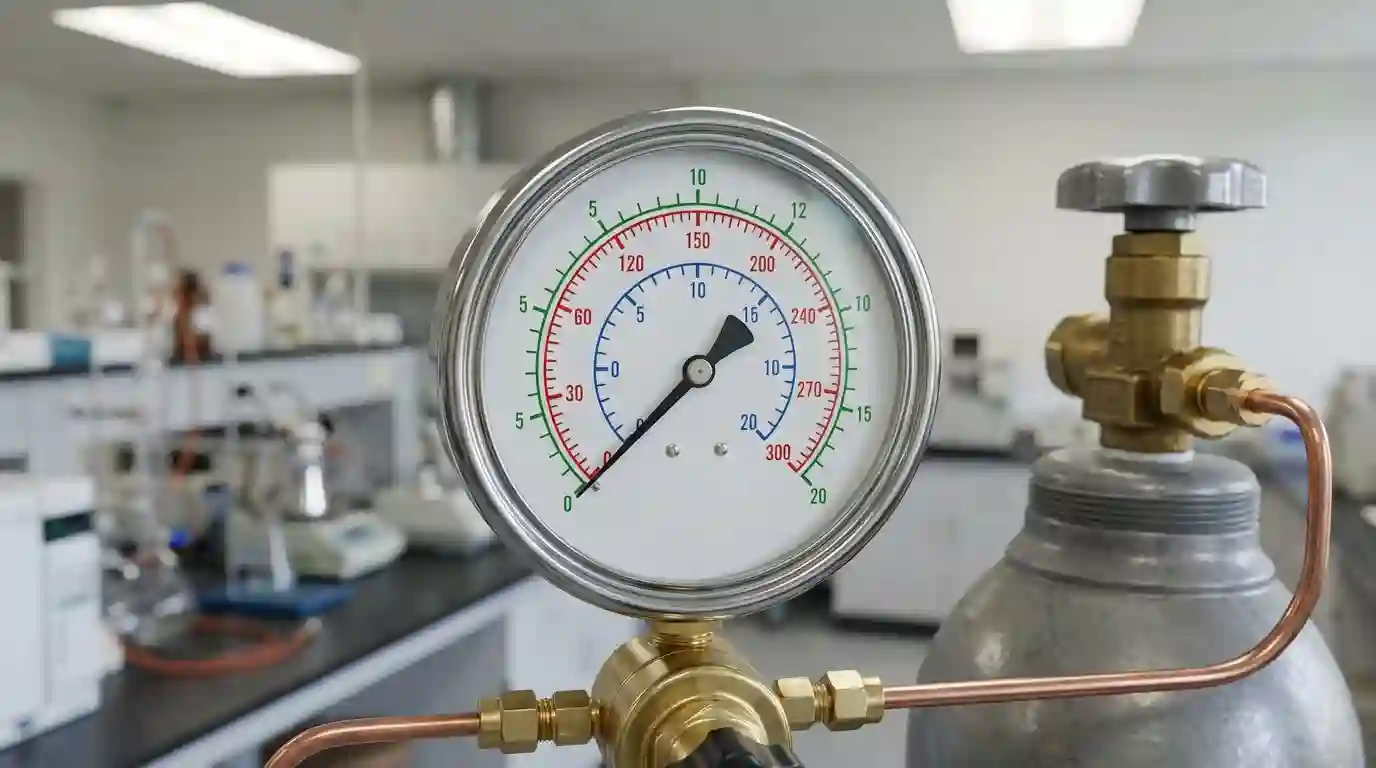

Cara Membaca Skala Ganda (Dual Scale)

Kebanyakan produsen gauge (seperti Wika atau Swagelok) membuat alat yang “bilingual” agar bisa dijual di seluruh dunia. Ini disebut Skala Ganda.

Lihat gambar di atas. Dalam satu lingkaran, ada dua deret angka dengan warna berbeda.

• Lingkaran Luar (Hitam): Misalnya menunjukkan PSI.
• Lingkaran Dalam (Merah): Misalnya menunjukkan Bar.

Cara Baca agar Tidak Pusing:

1. Tentukan Satuan Anda: Lihat manual book alat Anda. Apakah alat minta disetting 5 Bar atau 5 PSI?
2. Cari Label Satuan: Lihat tulisan kecil di tengah gauge. Warna apa mewakili satuan apa? (Misal: HITAM = PSI).
3. Abaikan Warna Lain: Fokuskan mata HANYA pada angka berwarna Hitam. Anggap angka merah tidak ada.

Gauge ini biasanya terpasang di regulator untuk memantau tekanan input (isi tabung) dan output (tekanan kerja).

BACA JUGA: Mengenal Regulator Gas Laboratorium: Two-Stage vs Point of Use

Tips Membaca Jarum dengan Akurat (Anti-Parallax)

Kesalahan membaca (reading error) sering terjadi bukan karena gauge-nya rusak, tapi karena cara melihatnya salah. Ini disebut Parallax Error.

Cara Baca yang Benar:

• Posisi Mata: Mata Anda harus tegak lurus (90 derajat) tepat di depan kaca gauge.
• Jangan Mengintip: Jangan melihat dari samping kiri/kanan atau atas/bawah. Melihat dari samping akan membuat jarum terlihat bergeser dari angka sebenarnya karena ada jarak antara jarum dan pelat angka.

Cek Kondisi Jarum:

Saat tidak ada tekanan (tabung dilepas), jarum WAJIB kembali tepat ke angka 0.

• Jika jarum tidak di nol (menggantung), berarti kalibrasi sudah melenceng.
• Jika jarum bergetar hebat saat operasi, itu indikasi masalah pada sistem suplai.

BACA JUGA: Penyebab Tekanan Gas Tidak Stabil (Fluctuating) pada Instrumen Lab

Konversi Cepat untuk Teknisi Lapangan

Seringkali, manual book minta “4 Bar”, tapi gauge yang tersedia cuma ada angka “PSI”. Gunakan panduan konversi psi ke bar berikut:

Tabel Konversi Praktis:

Ingat Hafalan Ini:

• 100 PSI itu sekitar 7 Bar.
• 1 Tabung Penuh itu sekitar 2000 PSI (atau 130-140 Bar).

Bonus Pro: Gauge Pressure vs Absolute Pressure

Pernah melihat tulisan “psig” dan “psia”? Huruf belakangnya membedakan segalanya.

• PSIG (Gauge Pressure): Ini yang dipakai 99% di laboratorium.
  • Saat gauge dilepas (kena udara bebas), ia menunjuk angka 0.
  • Ia mengukur selisih tekanan sistem terhadap tekanan atmosfer.
• PSIA (Absolute Pressure):
  • Saat gauge dilepas (kena udara bebas), ia menunjuk angka 14.7 psi (1 atm).
  • Ini dipakai untuk perhitungan fisika murni atau aplikasi vakum.

Kesimpulan: Untuk setting regulator lab, selalu gunakan acuan Gauge Pressure (yang menunjuk 0 saat mati).

Kesimpulan & Rekomendasi

Membaca akurasi pressure gauge bukan sekadar menebak angka. Kesalahan membaca 10 PSI saja bisa menyebabkan hasil analisis lab berantakan atau sambungan pipa bocor.

Apakah gauge di laboratorium Anda sudah dikalibrasi atau jarumnya sudah tidak mau kembali ke nol? Jangan ambil risiko.

Butuh layanan kalibrasi atau instalasi pressure gauge standar UHP?

Hubungi tim teknis NodeMedic untuk audit sistem pengukuran gas Anda.
