Standar Tekanan 0.7 Mpa (7 Bar): Syarat Mutlak untuk Ventilator & Anestesi Modern

Ditulis oleh: Senior Biomedical Engineer Nodemedic

Alarm yang Menghantui Ruang ICU

Bagi seorang Dokter Anestesi atau Perawat ICU, tidak ada suara yang lebih meneror daripada bunyi alarm ventilator yang berteriak: “LOW GAS SUPPLY PRESSURE”.

Ketika alarm ini berbunyi, artinya suplai oksigen yang masuk ke mesin tidak cukup kuat untuk mengembangkan paru-paru pasien. Dalam kondisi kritis, detik demi detik sangat berharga. Seringkali, tim medis menyalahkan ventilatornya yang “rusak” atau “error”.

Namun, sebagai Biomedical Engineer, saya harus mengatakan fakta pahitnya: Seringkali masalahnya bukan pada Ventilator, melainkan pada Generator Oksigen Anda yang “Napasnya Pendek”.

Banyak Generator Oksigen standar di pasaran hanya mampu menghasilkan tekanan 0.3 – 0.4 Mpa (3-4 Bar). Artikel ini akan menjelaskan secara fisika dan klinis mengapa angka tersebut TIDAK AMAN untuk Rumah Sakit modern, dan mengapa standar 0.7 Mpa (7 Bar) dari Nodemedic OxygenPro adalah sebuah keharusan.

Baca Juga: Panduan Lengkap Spesifikasi Generator Oksigen Medis & Standar Keamanan IPSRS

Fenomena “Pressure Drop” di Pipa RS

Mengapa generator bertekanan 4 Bar berbahaya? Bukankah ventilator hanya butuh input 3-4 Bar?

Disinilah letak kesalahpahaman terbesarnya. Kita lupa memperhitungkan Pressure Drop (Penurunan Tekanan). Instalasi pipa gas medis di Rumah Sakit (biasanya pipa tembaga ASTM B88) sangat panjang, berbelok-belok, dan melewati banyak katup (valve) dari ruang sentral hingga ke Bedhead pasien di lantai 5.

Analogi Sederhana:

Bayangkan selang air sepanjang 100 meter. Meskipun keran sumber dibuka penuh, air yang keluar di ujung selang seringkali “loyo” karena gesekan di dalam selang.

Matematika Teknisnya:

• Tekanan Sumber (Generator Biasa): 4 Bar.
• Pressure Drop (Gesekan Pipa): -1 Bar (Estimasi wajar pada gedung bertingkat/pipa tua).
• Tekanan di Outlet (Bedhead): 3 Bar.

Bahayanya: Ambang batas bawah (Low Pressure Alarm) pada kebanyakan ventilator modern (seperti Hamilton, Dräger, atau Mindray) berada di kisaran 2.8 Bar. Dengan sisa tekanan hanya 3 Bar, sedikit saja lonjakan pemakaian di ruangan lain, tekanan akan dip (turun sesaat) di bawah 2.8 Bar, dan Ventilator Gagal Berfungsi.

BACA JUGA : Pipa Oksigen: Mengapa Diameter & Material Pipa Sangat Krusial bagi Keselamatan Pasien?

Mengapa Ventilator Modern & HFNC “Haus” Tekanan?

Rumah Sakit hari ini berbeda dengan 10 tahun lalu. Alat-alat medis semakin canggih dan “haus” akan Flow dan Pressure.

1. High Flow Nasal Cannula (HFNC):
   Terapi ini memompa oksigen dengan debit tinggi (hingga 60 Liter/menit). Hukum fisika Bernoulli menyatakan: Semakin tinggi kecepatan aliran (Flow), semakin besar penurunan tekanannya. Generator tekanan rendah (4 Bar) akan langsung collapse (anjlok) tekanannya saat HFNC dinyalakan serentak pada beberapa pasien.
2. Mesin Anestesi Modern:
   Mesin anestesi canggih memiliki fitur keamanan Safety Lock. Jika sensor mendeteksi tekanan inlet oksigen turun di bawah 3.5 Bar, mesin akan otomatis mengunci suplai N2O (Nitrous Oxide) atau beralih ke mode darurat. Jika ini terjadi di tengah operasi bedah, risikonya sangat fatal bagi keselamatan pasien.

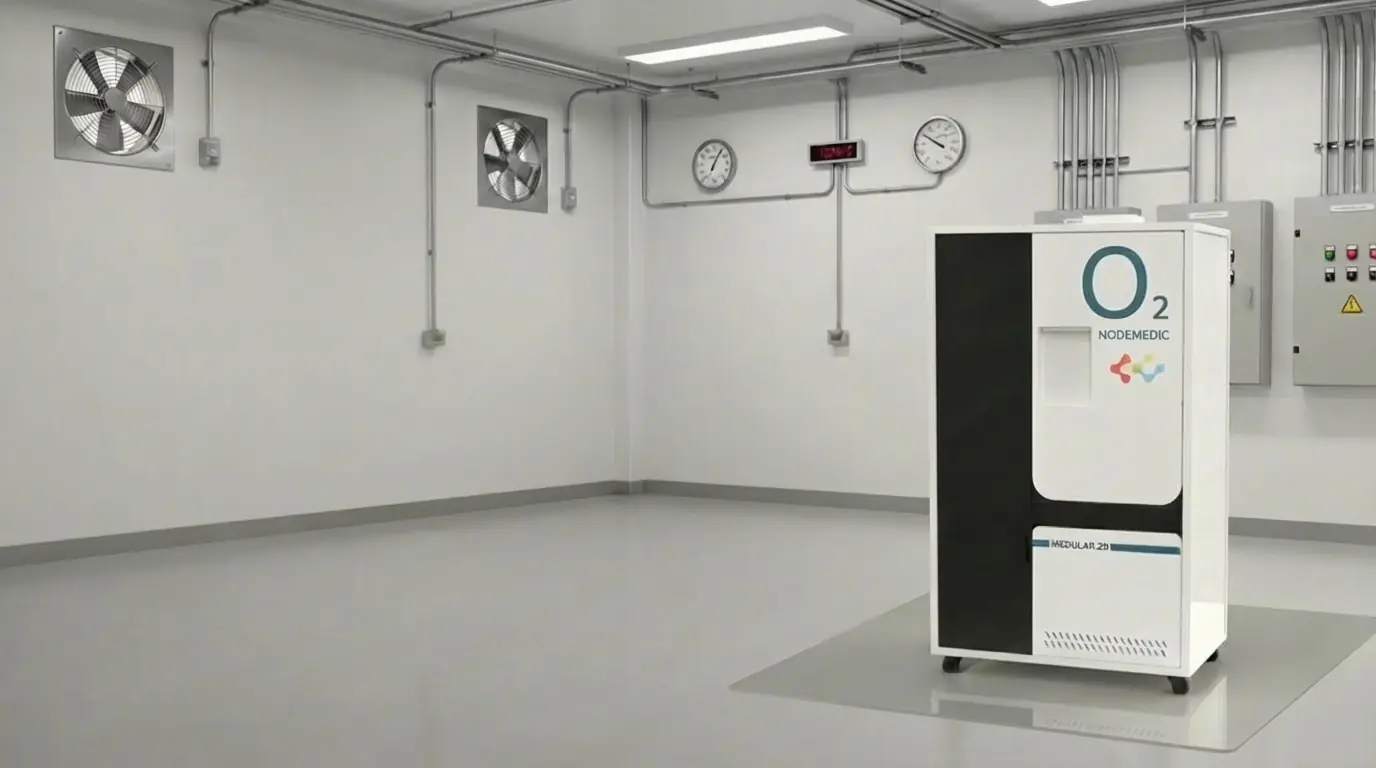

Solusi Nodemedic: Start High at 0.7 Mpa (7 Bar)

Nodemedic OxygenPro dirancang dengan pemahaman penuh atas risiko di atas. Seluruh varian model kami, mulai dari YQ-3.0-P hingga YQ-50.0-P, memiliki standar output High Pressure 0.7 Mpa (7 Bar).

Mari kita hitung ulang dengan standar Nodemedic:

• Tekanan Sumber (Nodemedic): 7 Bar.
• Pressure Drop (Gesekan Pipa): -1.5 Bar (Estimasi Loss terburuk).
• Tekanan di Outlet (Bedhead): 5.5 Bar.

Hasilnya:

Tekanan yang sampai ke ventilator masih 5.5 Bar. Ini adalah Zona Hijau (Safe Zone) yang sangat aman. Jauh di atas ambang batas alarm (2.8 Bar).

Dokter dapat menggunakan HFNC, Ventilator, dan Mesin Anestesi secara bersamaan tanpa takut terjadi fluktuasi tekanan yang membahayakan.

Visualisasi Grafik:

Bayangkan grafik garis. Garis merah (Alarm) ada di angka 2.8. Generator biasa grafiknya naik turun tipis di angka 3.0 (Zona Bahaya). Generator Nodemedic grafiknya stabil di angka 5.5 (Zona Aman).

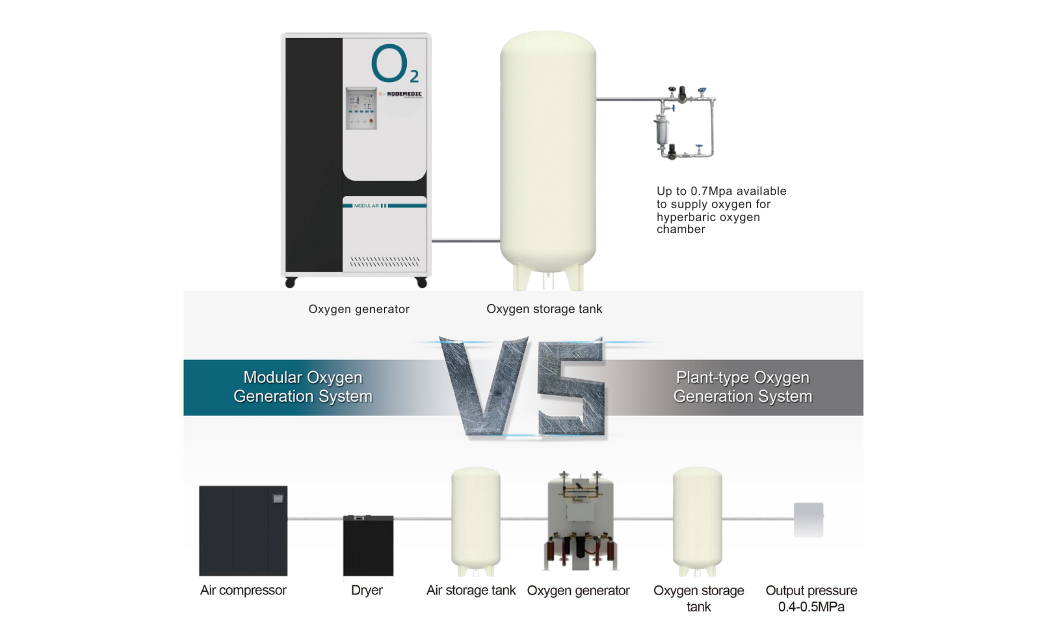

Mitos “Oxygen Booster”: Mengapa Harus Dihindari?

Beberapa kompetitor menyadari kelemahan mesin mereka (yang hanya 4 Bar), lalu menawarkan solusi “tambal sulam” berupa alat tambahan bernama Oxygen Booster.

Sebagai teknisi medis, saya menyarankan Anda untuk MENGHINDARI penggunaan Booster jika memungkinkan. Mengapa?

1. Another Point of Failure (Titik Kegagalan Baru): Jika Booster rusak, tekanan kembali drop ke 4 Bar dan ventilator alarm lagi. Anda menambah risiko kerusakan.
2. Berisik & Panas: Booster adalah kompresor tambahan. Ia menambah kebisingan di ruang sentral dan suhu ruangan, memperberat kerja AC.
3. Biaya Listrik Ganda: Anda membayar listrik untuk Generator, lalu membayar listrik lagi untuk Booster. Sangat tidak efisien.
4. Maintenance Cost: Booster memiliki piston/scroll yang perlu perawatan rutin. Biaya maintenance Anda jadi dobel.

Keunggulan Nodemedic:

Kami menggunakan teknologi High Pressure Native. Tekanan 0.7 Mpa dihasilkan langsung dari desain sistem PSA dan Process Tank kami yang canggih, TANPA BOOSTER TAMBAHAN.

• Direct Connect: Langsung sambung ke Manifold/Header sentral gas medis RS.
• Simpel & Efisien: Lebih sedikit alat, lebih sedikit risiko, lebih hemat listrik.

Kesimpulan: Standar Baru Keselamatan Gas Medis

Jangan kompromikan keselamatan pasien demi penghematan di awal yang semu. Generator oksigen bertekanan rendah (Low Pressure) adalah teknologi masa lalu yang tidak lagi relevan untuk kebutuhan ICU modern.

Tekanan 0.7 Mpa (7 Bar) adalah standar mutlak.

Dengan Nodemedic OxygenPro, Anda memberikan ketenangan pikiran bagi Dokter Anestesi dan Tim ICU untuk bekerja menyelamatkan nyawa, tanpa terganggu oleh alarm tekanan rendah.

Apakah tekanan oksigen di RS Anda saat ini sudah memenuhi standar keamanan 7 Bar?

Hubungi Tim Teknis Nodemedic untuk Pengecekan Tekanan Pipa RS Gratis

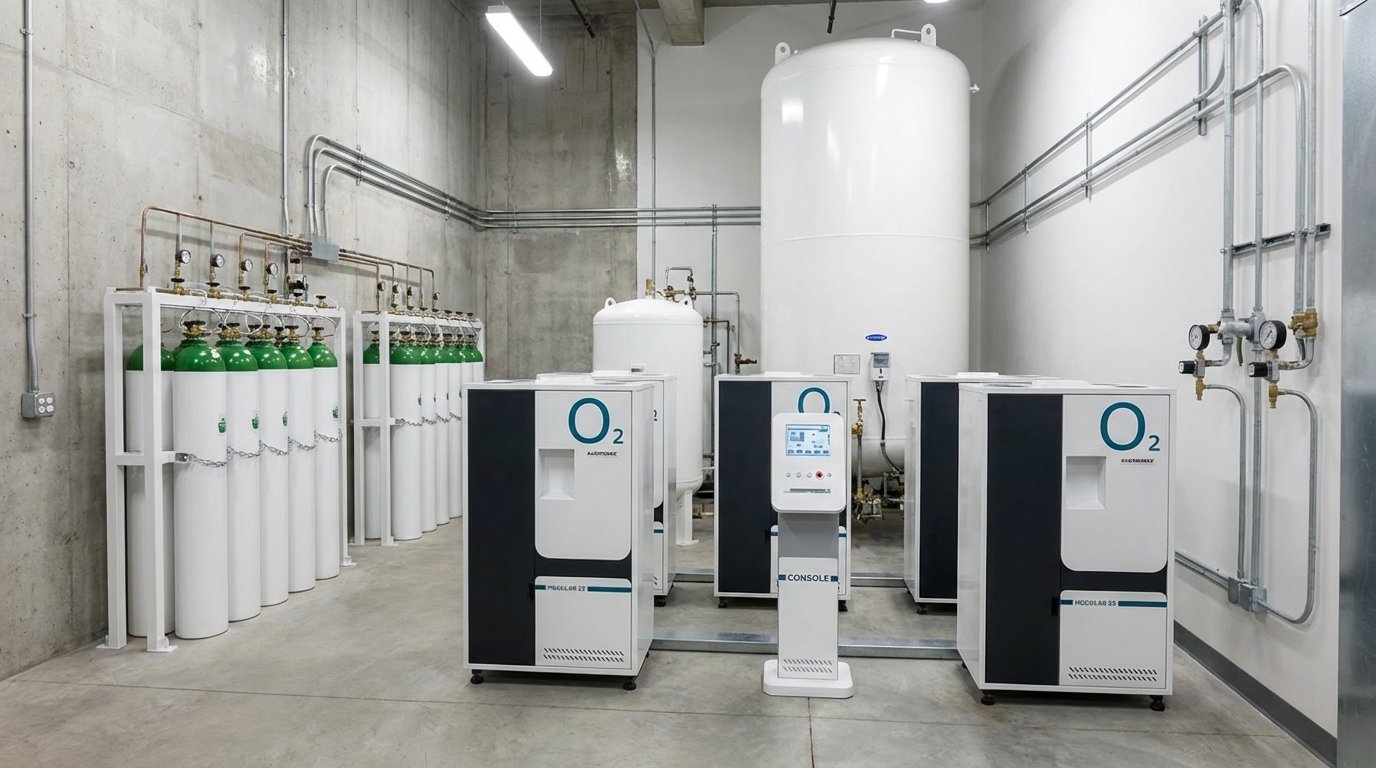

Instalasi Generator Oksigen – Versi Original
