7 Alat Medis ICU & Syarat Instalasi Gas Medis Pendukungnya

Oleh: Spesialis Infrastruktur Medis & Critical Care NodeMedic

Dalam ekosistem rumah sakit, Ruang ICU (Intensive Care Unit) dikenal sebagai “The Gas Guzzler” atau konsumen gas medis terbesar. Di ruangan inilah pertahanan terakhir nyawa pasien dipertaruhkan dengan bantuan berbagai peralatan canggih.

Namun, ada satu fakta keras yang sering dilupakan oleh manajemen Rumah Sakit: “Alat Medis Canggih Hanyalah Besi Tua Tanpa Instalasi Gas Medis yang Stabil.”

Anda bisa saja membeli Ventilator seharga ratusan juta rupiah. Tetapi, jika Instalasi Gas Medis ICU Anda dirancang asal-asalan (diameter pipa kekecilan atau tekanan tidak stabil), alat tersebut akan gagal berfungsi (malfunction). Membeli alat mahal tanpa memikirkan infrastruktur pipanya adalah investasi yang berisiko fatal.

Berikut adalah bedah teknis 7 alat medis wajib di ICU dan spesifikasi instalasi gas medis yang WAJIB Anda siapkan agar alat tersebut bekerja optimal.

BACA JUGA Panduan Lengkap Sistem Instalasi Gas Medis: Regulasi, Komponen, dan Standar Keselamatan Instalasi

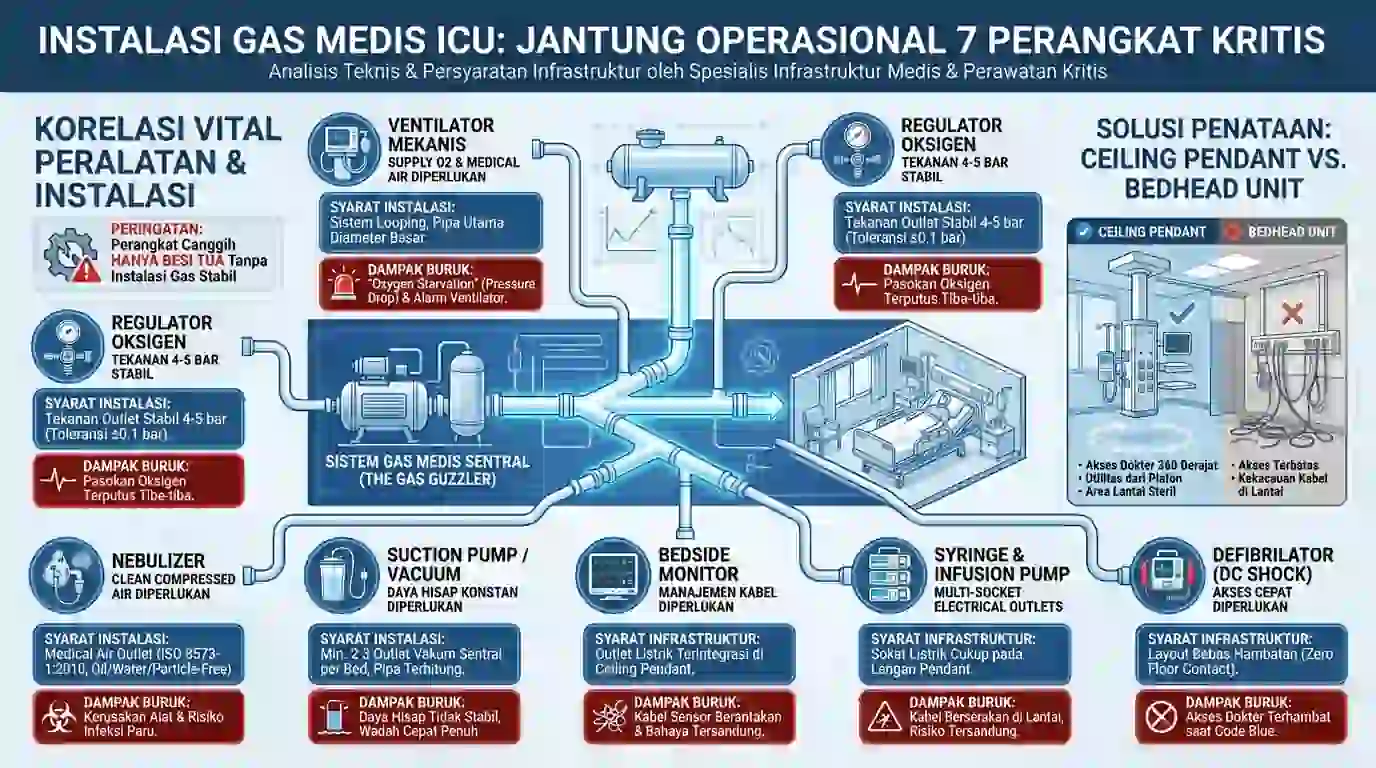

Korelasi Vital Alat Medis & Instalasi Gas Medis

Setiap alat di ICU memiliki “nyawa” yang bersumber dari sistem sentral. Berikut adalah syarat teknis instalasinya:

1. Ventilator Mekanik (Wajib Suplai O2 & Medical Air)

Ventilator adalah alat bantu napas utama. Banyak RS awam hanya menyediakan outlet Oksigen. Padahal, ventilator modern membutuhkan Medical Air (Udara Tekan) sebagai tenaga pendorong (pneumatic drive) dan untuk pencampuran fraksi oksigen.

• Syarat Instalasi Gas Medis ICU: Pipa Oksigen dan Medical Air wajib menggunakan sistem Looping (Cincin) dengan diameter pipa utama yang besar. Jika pipa kekecilan, saat semua bed terisi, akan terjadi “starvasi oksigen” (tekanan drop) yang memicu alarm ventilator.

2. Regulator Oksigen (Wajib Tekanan 4-5 Bar)

Alat ini mengatur laju aliran oksigen ke pasien. Regulator presisi tinggi sekalipun tidak akan berguna jika suplai dari sentral tidak stabil.

• Syarat Instalasi Gas Medis ICU: Tekanan outlet di dinding harus stabil di angka 4-5 Bar dengan toleransi fluktuasi sangat rendah (±0.1 bar). Fluktuasi tekanan dapat menyebabkan pasokan oksigen ke pasien terputus mendadak.

3. Nebulizer (Wajib Udara Tekan Bersih)

Nebulizer mengubah obat cair menjadi uap. Kesalahan fatal adalah menggunakan Oksigen untuk nebulizer secara terus-menerus (boros & risiko keracunan O2), atau menggunakan kompresor portable yang berisik.

• Syarat Instalasi Gas Medis ICU: Wajib menggunakan outlet Medical Air dari kompresor sentral yang memenuhi standar ISO 8573-1:2010 (Bebas Oli, Bebas Air, Bebas Partikel) untuk mencegah kerusakan alat dan infeksi paru-paru pasien.

4. Suction Pump / Vacuum (Wajib Daya Hisap Konstan)

Pasien kritis memproduksi banyak lendir yang harus disedot (suction). Mengandalkan mesin suction portable sangat berisiko karena daya hisapnya tidak stabil dan wadahnya cepat penuh.

• Syarat Instalasi Gas Medis ICU: Dibutuhkan minimal 2-3 outlet Vacuum Sentral per bed. Sistem pemipaan vacuum harus dihitung agar daya hisap tetap kuat meskipun digunakan bersamaan di seluruh bangsal.

5. Bedside Monitor (Butuh Manajemen Kabel)

Monitor memantau tanda vital secara real-time. Meskipun bertenaga listrik, banyaknya kabel sensor yang menjuntai seringkali membuat area kepala pasien semrawut.

• Syarat Infrastruktur ICU: Dibutuhkan penempatan stop kontak listrik yang terintegrasi di Ceiling Pendant. Hal ini agar kabel monitor tidak menjuntai ke lantai dan posisi monitor bisa sejajar dengan mata klinisi (ergonomis).

6. Syringe & Infusion Pump

Pompa obat ini membutuhkan banyak colokan listrik. Di ICU konvensional, kabel-kabel pompa ini sering berserakan di lantai, menciptakan risiko tersandung (trip hazard).

• Syarat Infrastruktur ICU: Karena satu pasien bisa menggunakan 3-5 pompa sekaligus, instalasi ICU wajib menyediakan Multi-Socket Electrical Outlet yang cukup pada lengan pendant, sehingga tidak perlu menggunakan kabel roll tambahan di lantai.

7. Defibrillator (DC Shock)

Alat kejut jantung ini harus bisa diakses dalam hitungan detik. Jika ruang ICU penuh dengan selang gas dan kabel di lantai, akses dokter membawa alat ini akan terhambat.

• Syarat Infrastruktur ICU: Tata letak instalasi harus membebaskan area sekitar kepala pasien (Zero Floor Contact). Penggunaan Pendant memungkinkan akses troli defibrillator masuk tanpa hambatan saat Code Blue.

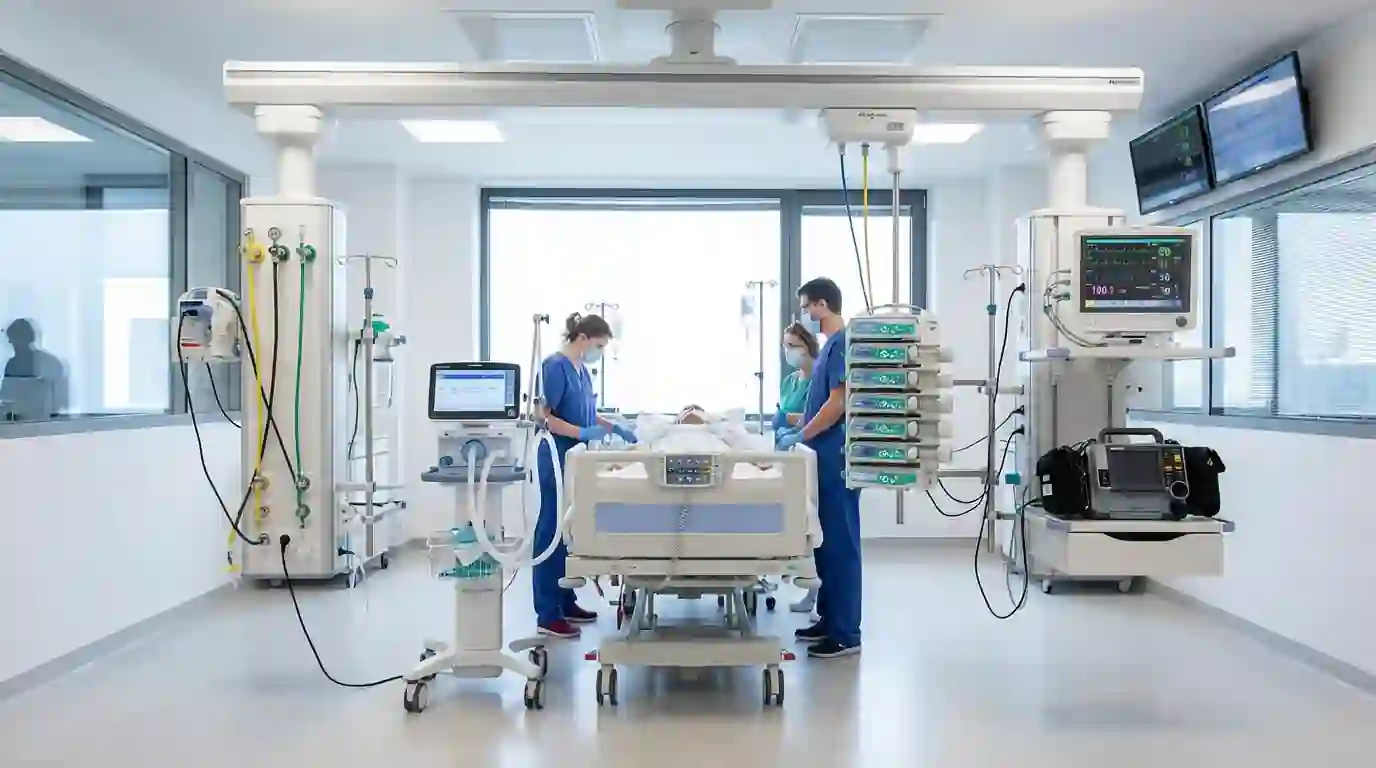

Solusi Penataan: Ceiling Pendant vs Bedhead

Bagaimana cara mengakomodasi ke-7 alat di atas tanpa membuat ruangan semrawut? Instalasi Gas Medis ICU modern tidak lagi menyarankan penggunaan outlet di dinding (Bedhead Unit), melainkan menggunakan Ceiling Pendant.

• Mengangkat Utilitas dari Lantai: Pendant menurunkan selang gas medis (O2, Air, Vacuum) dan stop kontak listrik langsung dari plafon.
• Akses Dokter 360 Derajat: Tanpa adanya selang yang melintang dari dinding, dokter memiliki akses penuh mengelilingi pasien. Ini sangat krusial untuk sterilitas lantai dan kecepatan penanganan darurat.

Kelebihan Ceiling Pendant untuk Efisiensi Ruang Operasi & ICU Modern

Kesimpulan: Jangan Salah Pilih Kontraktor Pipa

Keselamatan pasien ICU Anda bergantung pada apa yang tertanam di balik dinding dan plafon. Jangan biarkan alat medis canggih Anda rusak hanya karena Instalasi Gas Medis ICU yang tidak memenuhi standar debit (flow rate) dan tekanan.

Pastikan perencanaan pipa gas medis Anda dihitung dengan benar (Load Calculation) oleh tenaga ahli, bukan sekadar tukang pasang pipa.
